一、维修步骤
（一）外观检测

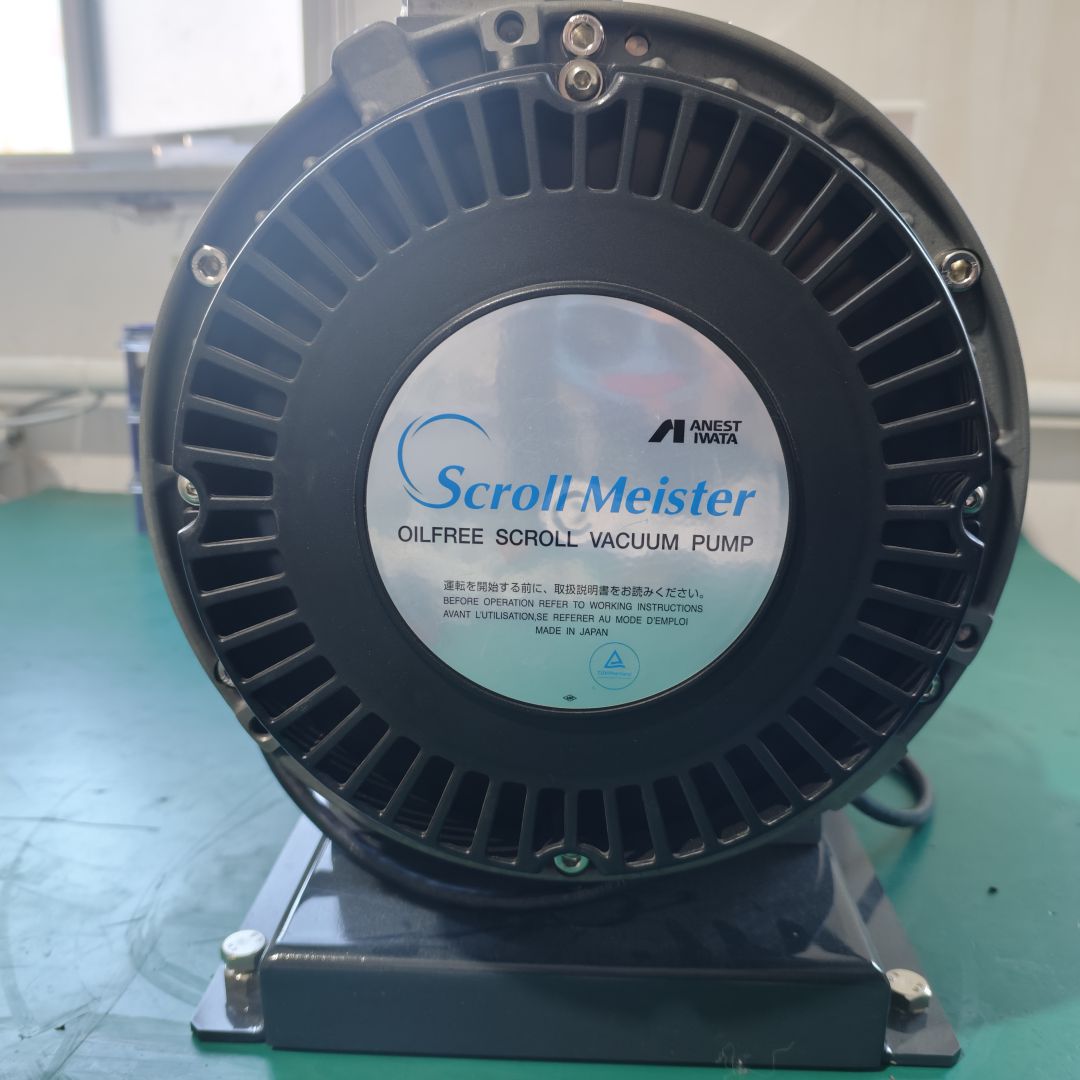

全面检查 ISP-500C 整机外壳、泵头、底座及防护结构，排查磕碰、变形、裂纹、划痕等机械损伤；
清理进气口、出气口、散热通道及周边杂物、积尘，检查管路、固定螺栓、密封部位状态，排除外观及外部结构隐患。
（二）开机加电检测
设备通电试运行，检测真空度、运行温度、噪音、振动等关键参数并记录数据；
根据异响位置、声响特征及振动分布，确定故障源自泵体 OS 盘区域，判定为
OS 盘轴承异常，明确维修方向。
（三）针对性故障维修
-
切断设备电源并挂牌警示，关闭进出气阀门，释放泵内压力，断开外接管路，落实安全防护。
-
依次拆卸泵体护罩、端盖、轴承压盖，拆解涡旋腔体，取出 OS 盘总成。
-

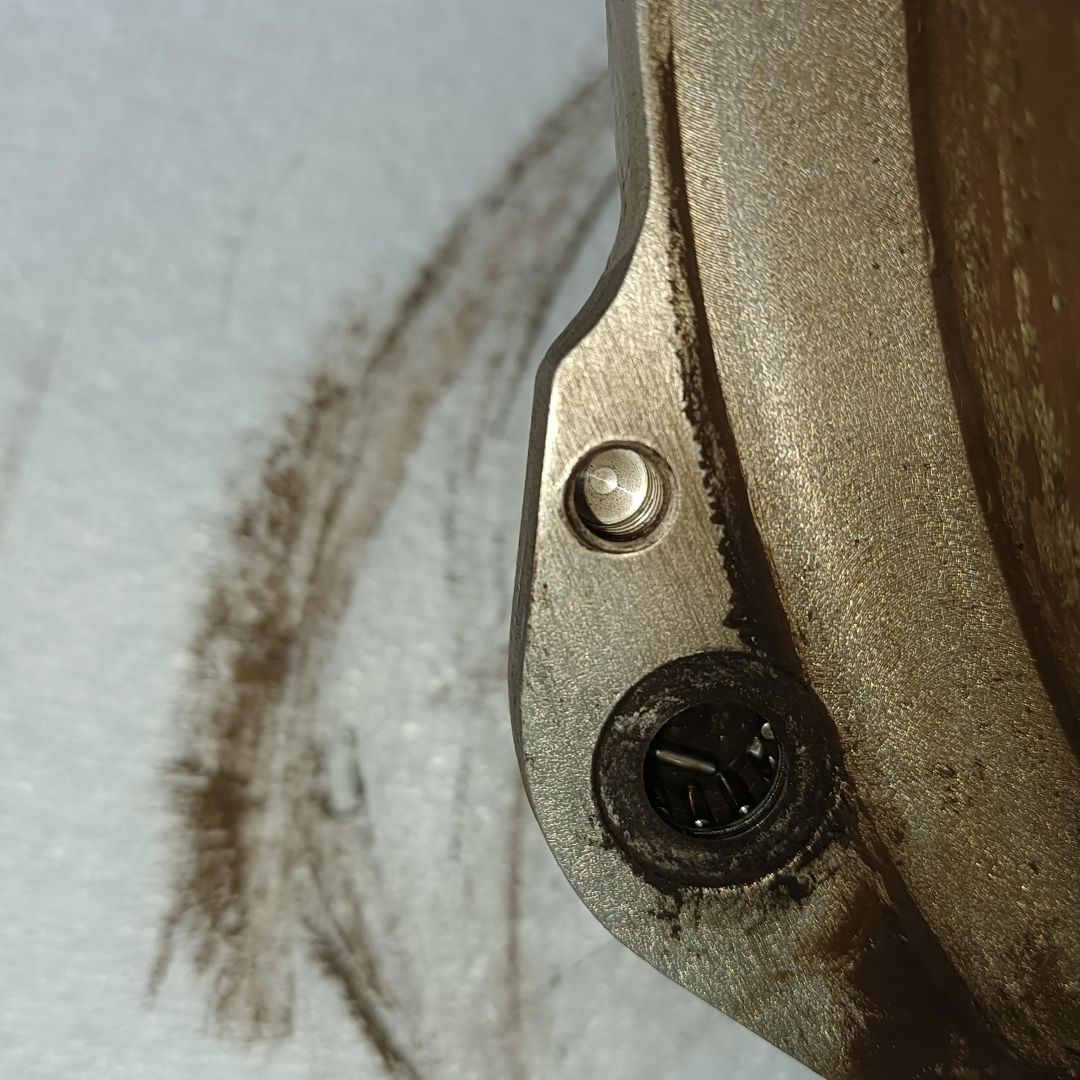

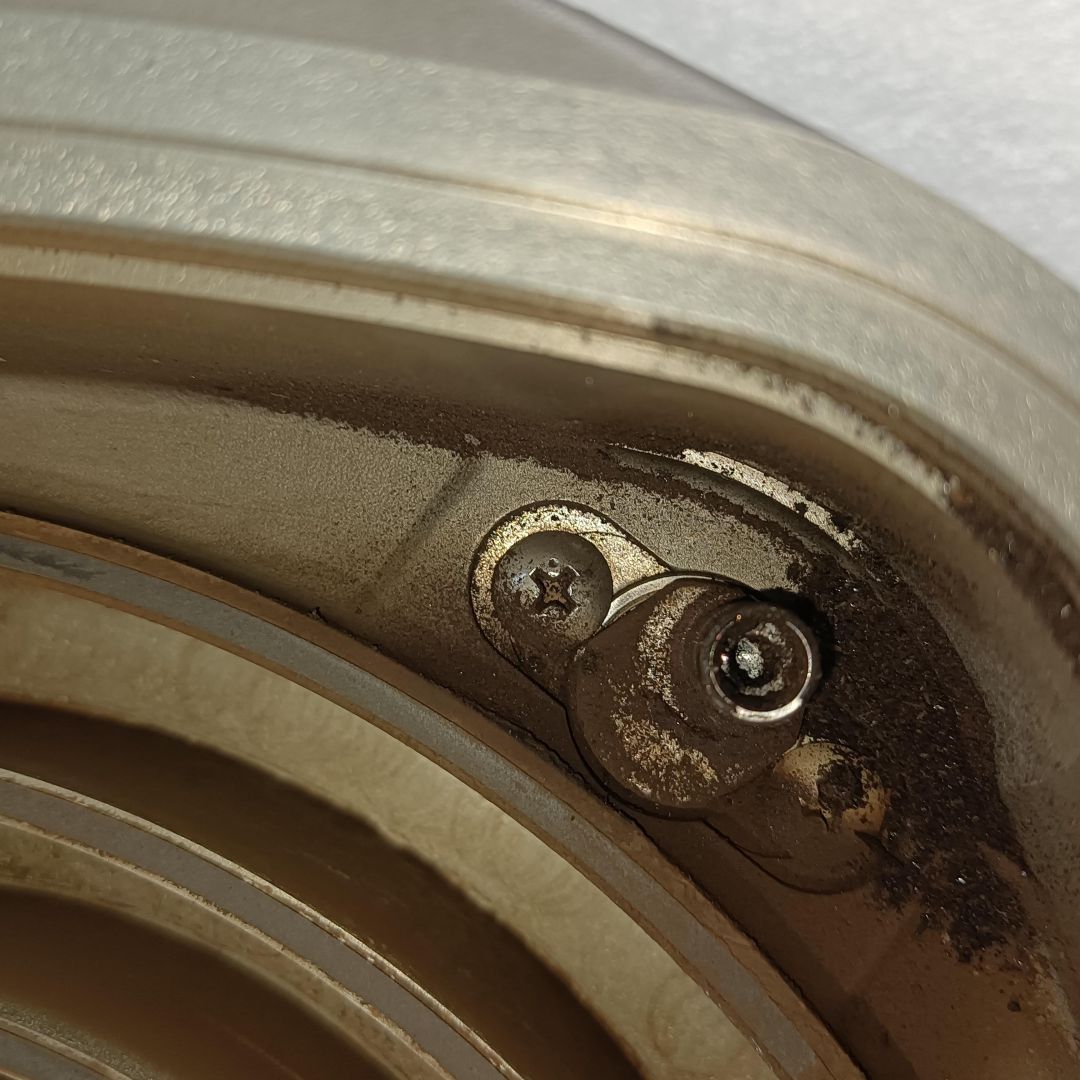

拆下 OS 盘轴承，检查发现轴承滚道磨损、滚动体损伤、间隙偏大或保持架变形，确认是异响主要原因。
-
彻底清理轴颈、轴承座，去除旧润滑脂、金属碎屑与杂质，检查配合面有无拉伤、磨损。
-
更换原厂同型号 OS 盘轴承，按规范工艺装配，加注设备专用润滑脂，校准轴承间隙与轴向窜动量。
-

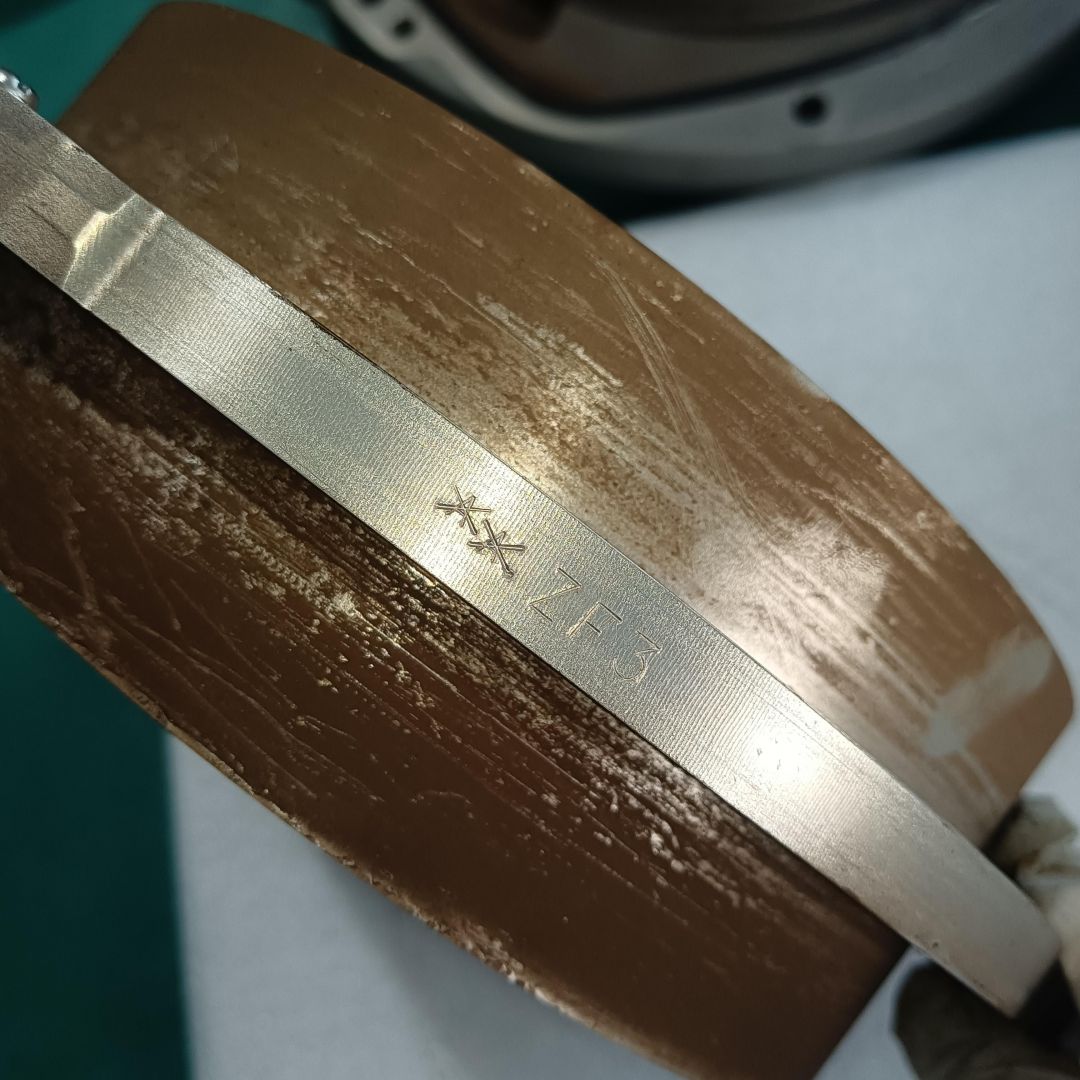

同步检查涡旋盘、密封条、O 型圈等易损件，老化、破损部件一并更换。
-
依照拆解逆序回装所有部件，螺栓采用对角分次均匀紧固，保证装配同轴度与密封性。
（四）整机满载测试
对照设备原厂参数，复测真空度、温度、噪音、振动等指标，逐项记录数据；
先点动试机，确认无卡滞、无异响后，开展空载及额定负载测试，连续运行 12–48 小时；
全程监测运行状态，确认 OS 盘轴承异响彻底消除，温升、振动均达标，验证维修效果。
（五）编制维修报告
汇总维修资料，出具正式维修报告。内容包含故障现象、排查流程、OS 盘轴承损坏原因、维修方案、配件清单、检测数据及设备最终运行状态。
（六）售后后期跟踪
建立设备专属维修档案，登记检修信息与配件更换记录；定期回访设备使用工况，解答操作、保养相关问题，提供持续技术支持。
二、示意图
